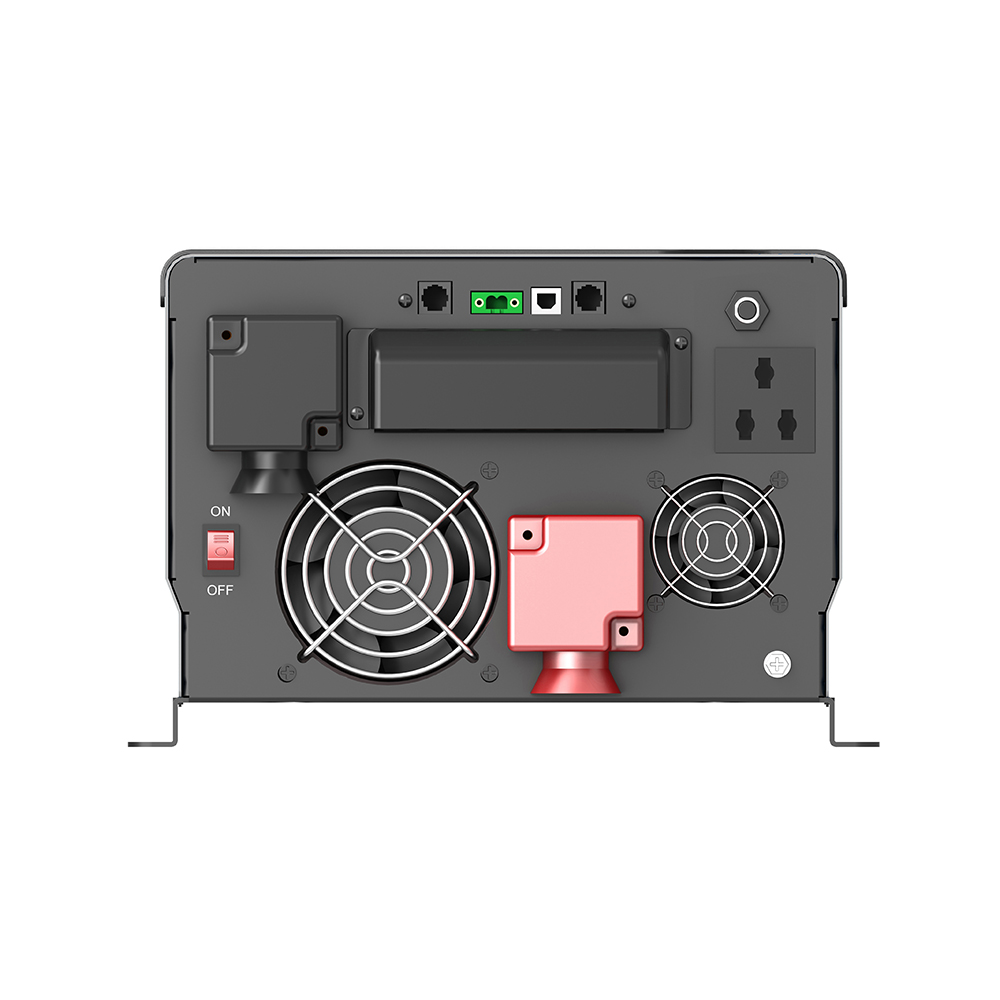

PV3000 VHM 系列是一款工頻正弦波離網逆變控制一體機，采用環形變壓器，大大減小了空載損耗、內置80A的MPPT 充電控制器，多種設置模式，使用靈活，廣泛應用于戶用型光伏發電、通訊基站、監控系統、牧區、海島等，該系列產品具有高穩定性、高可靠性、高實用性。
工作方式： 工頻離網逆變控制一體機
應用領域： 廣泛應用于戶用型光伏發電、通訊基站、監控系統、牧區、海島等。
| 型號 | PV30-1KW | PV30-1.5KW | PV30-2KW | PV30-3KW | PV30-4KW | PV30-5KW | PV30-6KW | ||||||||||||||
| 額定電池電壓 | 12VDC | 24VDC | 12VDC | 24VDC | 12VDC | 24VDC | 24VDC | 48VDC | 24VDC | 48VDC | 48VDC | 48VDC | |||||||||
| 逆輸變出 | |||||||||||||||||||||
| 額定功率 | 1 KW | 1.5 KW | 2 KW | 3 KW | 4 KW | 5 KW | 6 KW | ||||||||||||||
| 瞬時功率 | 3000VA | 4500VA | 6000VA | 9000VA | 12000VA | 15000VA | 18000VA | ||||||||||||||
| 啟動電機 | 1HP | 1HP | 1HP | 2HP | 3HP | ||||||||||||||||
| 波形 | 純正弦波 / 與輸入相同 ( 旁路模式 ) | ||||||||||||||||||||
| 輸出電壓 | 220V / 230V / 240VAC ±10% （RMS） | ||||||||||||||||||||
| 輸出頻率 | 50Hz / 60Hz ±0.3Hz | ||||||||||||||||||||
| 逆變效率（最大值） | >88% | ||||||||||||||||||||
| 輸入效率 | >95% | ||||||||||||||||||||
| 功率因數 | 1.0 | ||||||||||||||||||||
| 轉換時間 | 10ms（最大值） | ||||||||||||||||||||
| 交輸流入 | |||||||||||||||||||||
| 電壓 | 230VAC | ||||||||||||||||||||
| 可選電壓范圍 | 150~265VAC（用于個人計算機） | ||||||||||||||||||||
| 頻率范圍 | 50Hz / 60Hz（自動感應）40 ? 80Hz | ||||||||||||||||||||
| 電池 | |||||||||||||||||||||
| 最小開機電壓 | (10V / 10.5V / 11V / 11.5V )+0.5V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||||||||
| 低壓報警 | (10V / 10.5V / 11V / 11.5V )+0.5V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||||||||
| 低壓關機 | 110V / 10.5V / 11V / 11.5V 可設置，12V 型號，（*2@24V / *4@48V） | ||||||||||||||||||||
| 高壓報警點 | (13.8-14.5V)+1V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||||||||
| 高壓恢復點 | (13.8-14.5V)+0.5V，12V 型號，（*2@24V / *4@48V） | ||||||||||||||||||||
| 省電模式 | 負載小于等于 50±20W(120V)/100±20W(220V) 時進入省電模式 | ||||||||||||||||||||
| 充電器 | |||||||||||||||||||||
| 輸入電壓 | 取決于電池類型 | ||||||||||||||||||||
| 過充保護 | 15.7VDC 適用于 12VDC 模式（* 2 適用于 24VDC 模式，* 4 適用于 48VDC 模式） | ||||||||||||||||||||
| 最大充電電流 | 30A | 20A | 45A | 25A | 60A | 30A | 40A | 20A | 60A | 30A | 35A | 40A | |||||||||
| 旁路保護 | |||||||||||||||||||||
| 輸入電壓波形 | 正弦波（電網或發電機） | ||||||||||||||||||||
| 額定輸入頻率 | 50Hz or 60Hz | ||||||||||||||||||||
| 過載保護 ( 負載 ) | 斷路器 | ||||||||||||||||||||
| 輸出短路保護 | 斷路器 | ||||||||||||||||||||
| 旁路保險值 | 230V | 1-3K/30A | 4-6K/50A | ||||||||||||||||||
| 最大旁路電流 | 30Amp | ||||||||||||||||||||
| 太陽能充電 | |||||||||||||||||||||
| 最大光伏輸入功率 | 1250W | 2500W | 1250W | 2500W | 1250W | 2500W | 2500W | 5000W | 2500W | 5000W | 5000W | 5000W | |||||||||
| 最大充電電流 | 80A±4A | ||||||||||||||||||||
| 電池電壓 | 12V / 24V 自動檢測 | 24V / 48V 自動檢測 | |||||||||||||||||||
| PV 輸入電壓范圍 | 16~100VDC @ 12V/32~145VDC @ 24V | 32~145VDC @ 24V/64~145VDC @ 48V | |||||||||||||||||||
| 最大光伏陳列開路電壓 | 145VDC | ||||||||||||||||||||
| 待機損耗 | <2W | ||||||||||||||||||||
| 機規器格 | |||||||||||||||||||||
| 安裝方式 | 壁掛式 | ||||||||||||||||||||
| 機器尺寸 (W*H*D) (mm) | 423*247*197 | 597*247*197 | |||||||||||||||||||
| 凈重 ( 光伏充電 )(kg) | 17.2 | 17.7 | 21.8 | 20.7 | 25.2 | 25.5 | 38.9 | 36.5 | 45.7 | 45.7 | |||||||||||
| 包裝尺寸 (W*H*D) (mm) | 585*387*322 | 758*387*322 | |||||||||||||||||||
| 毛重 ( 光伏充電 )(kg) | 20 | 20.7 | 24.8 | 23.5 | 28.2 | 28.2 | 43 | 40.7 | 50 | 50 | |||||||||||
| 其他 | |||||||||||||||||||||
| 操作溫度范圍 | 0℃ to 40℃ | ||||||||||||||||||||
| 存儲溫度 | -15℃ to 60℃ | ||||||||||||||||||||
| 噪音 | 最大 60dB | ||||||||||||||||||||
| 顯示 | LED+LCD | ||||||||||||||||||||
| 質保 | 1 年 | ||||||||||||||||||||
