光伏電站逆變器：你不可不知的三種設計方案

隨著光伏行業的快速發展，行業競爭逐漸變大，技術路線多樣，光伏設備質量參差不齊。而許多光伏用戶并不了解電站的構成及設備選型等問題，對光伏產品不懂得如何去甄別和運維。作為光伏發電系統核心設備——逆變器，用戶對其種類和適用環境的詳細了解就很重要了。

集中式光伏電站逆變器方案

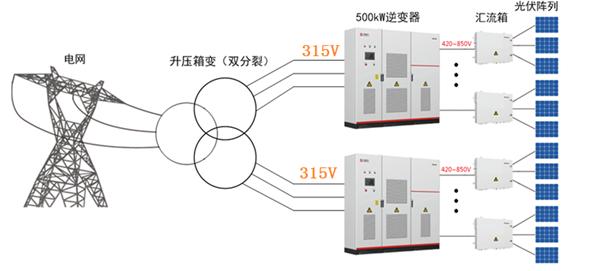

集中式逆變器已有十幾年的應用歷史，是目前技術最成熟的光伏電站逆變器方案。光伏電站由組件、匯流箱、逆變器、箱變、電網組成，集中式逆變器方案是光伏組件發電，由匯流箱匯聚電流，直流傳輸?shù)絻膳_500KW的逆變器，后經過雙分裂箱變并網。

集中式逆變器方案的特點：

1.技術成熟、適合大型地面電站；

2.傳輸電壓較低，損耗較大；

3.MPPT(最大功率跟蹤)數量少，發電量不高；

4.集中并網，電網適應性好；

5.逆變器成本較低。

組串式光伏電站逆變器方案

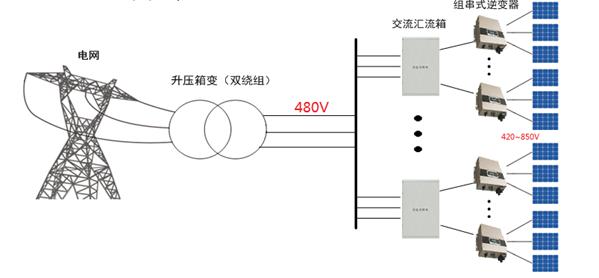

組串式逆變器方案是光伏組件發了電之后直接傳送到逆變器進行逆變成交流電，然后通過交流匯流箱傳輸?shù)诫p繞組箱變并網。相比于集中式，組串式逆變器功率較小，單個逆變器只有5k到50kw之間，每個逆變器都有MPPT，所以1MW的話在MPPT數量遠遠多于集中式，相應的發電量也隨之增長。

組串式逆變器方案的特點：

1.逆變器較小，適用于分布式項目或家庭光伏項目；

2.發電量相比于集中式更多；

3.由于單機功率較小，每MW需要配備的逆變器更多，相應的成本上較高；

4.維護比較容易，可以直接替換；

5.并網點較多，容易產生諧振，電網適應性不好。

集散式光伏電站逆變器方案

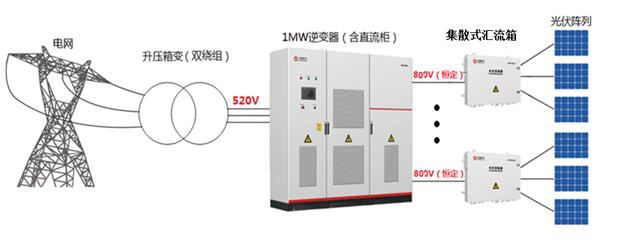

相比于集中式逆變器方案，差別在于，集散式逆變器方案把MPPT前移到匯流箱中，把數量增加至和組串式一致，在匯流箱增加升壓功能，減少傳輸損耗。解決了集中式的兩大缺點。

集散式逆變器方案的特點：

1.集中并網，電網適應性好；

2.成本介于集中式和組串式之間；

3.發電量得到提升，同時降低損耗，系統效率高；

4.適用于大型電站也適用于分布式項目。

目前，組串式和集散式兩種逆變器方案逐漸成為市場的主流，正如“領跑者”計劃的項目有50%用組串式逆變器，而另一投資熱點，光伏分布式項目，比如家庭光伏電站、光伏扶貧項目也基本是用組串式逆變器。對于集散式逆變器，在大型的分布式項目和大型山地光伏電站還是比較有優勢的。
