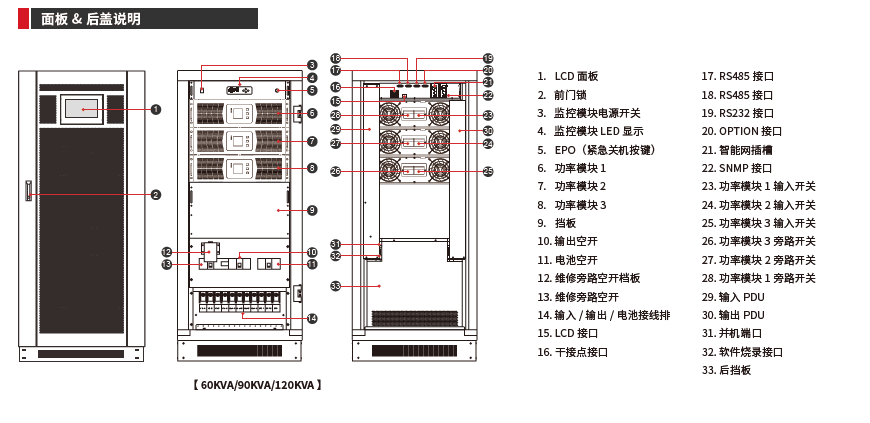

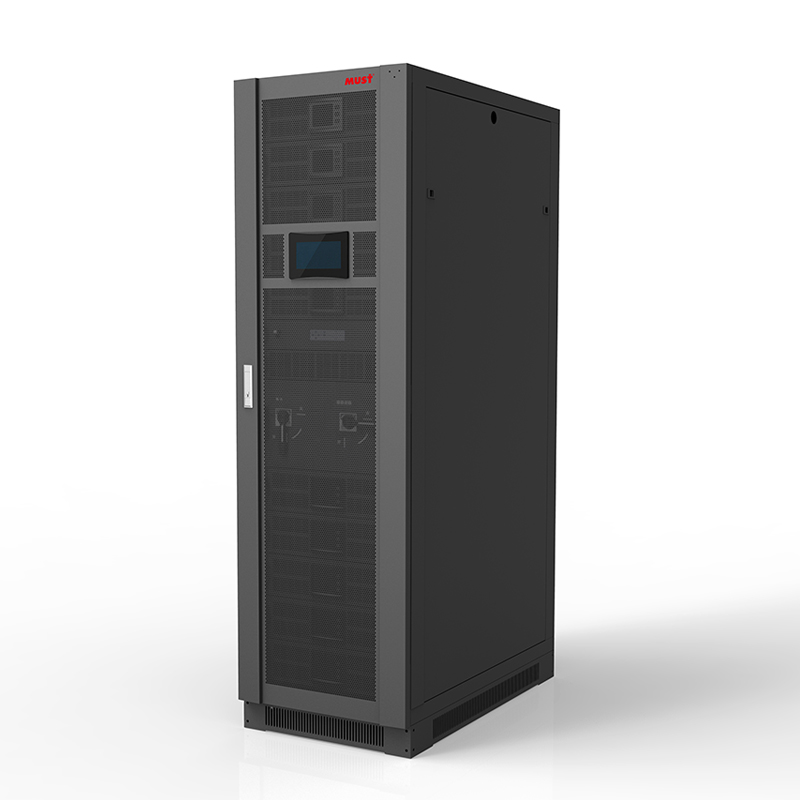

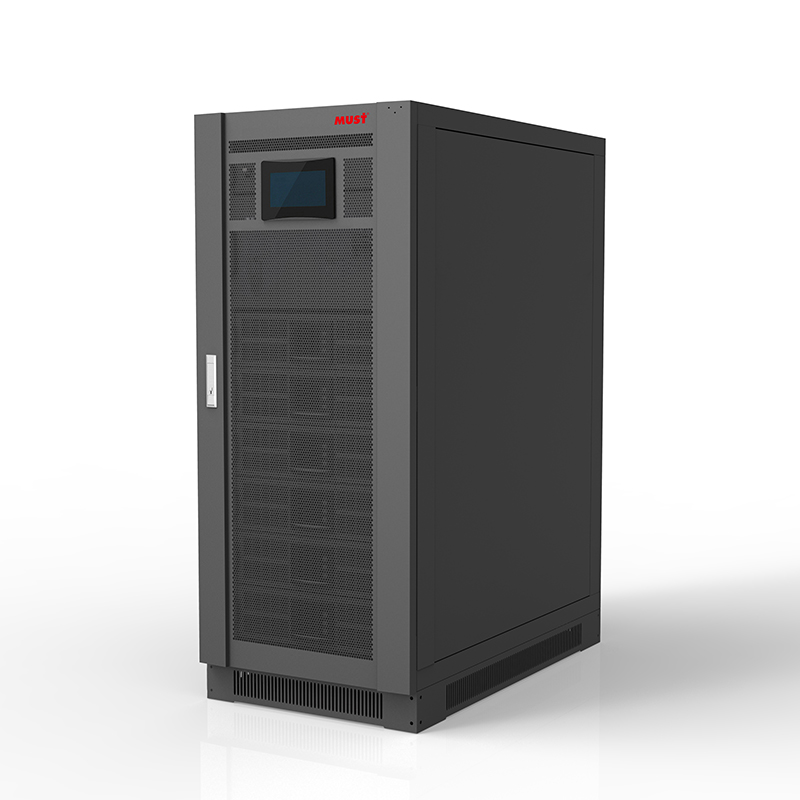

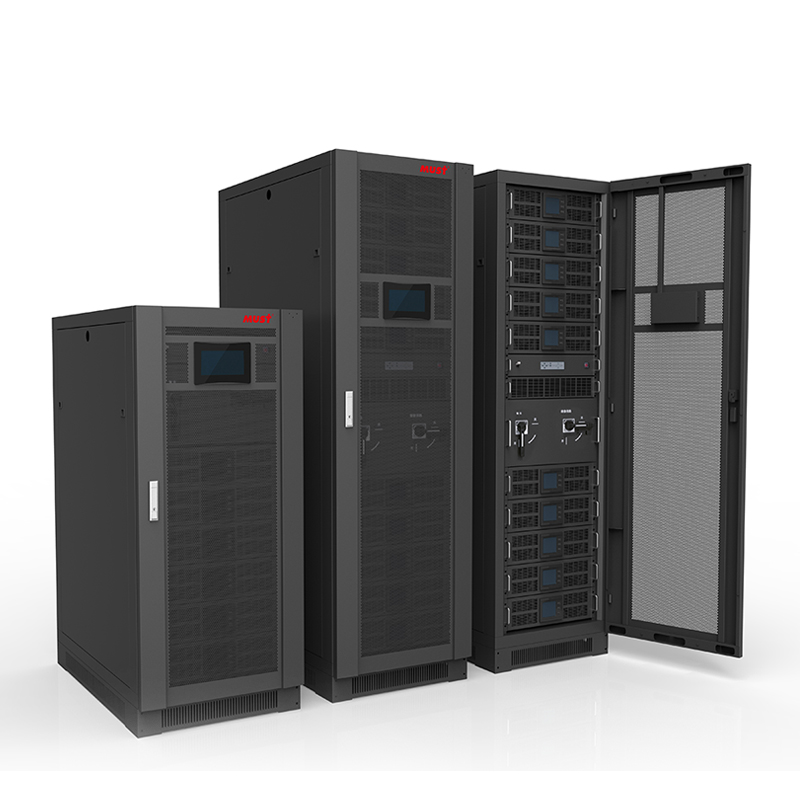

EH9500 模塊化系列是采用了先進的"N+X"無線并聯冗余技術，可支持 6 臺并聯，系統易于升級、擴容和維護，電氣性能優異，系統可用性高，軟硬件保護功能完善，系統包含功率模塊、監控模塊、配電模塊、維修旁路開關、輸出開關，可為各種負載提供安全可靠的電源保障。
工作方式： 模塊化高頻在線式三進三出UPS
應用領域： 數據中心一體化機房、大型中心網絡機房、政府部門、ISP服務商、電信、金融、證券、交通、稅務、醫療系統等。
| 型號 | EH9500-60KVA/20 EH9500-90KVA/30 EH9500-120KVA/40 | EH9500-100KVA/20 EH9500-150KVA/30 EH9500-200KVA/40 | EH9500-200KVA/20 EH9500-300KVA/30 EH9500-400KVA/40 | ||||||||||||||||||||
| 容量 | |||||||||||||||||||||||
| 模塊型號 | RU-20(18KW)/RU-30(27KW)/RU-40(32KW) | ||||||||||||||||||||||
| 最大模塊數量 | 3 | 5 | 10 | ||||||||||||||||||||
| 輸入 | |||||||||||||||||||||||
| 輸入方式 | 三相四線 + 接地 | ||||||||||||||||||||||
| 額定電壓 | 380/400V/415Vac | ||||||||||||||||||||||
| 電壓范圍 | 208~478Vac | ||||||||||||||||||||||
| 頻率范圍 | 40~70Hz | ||||||||||||||||||||||
| 功率因數 | ≥ 0.99 | ||||||||||||||||||||||
| 旁路范圍 | 380 上限：25%（可選+10%、+15%、+20%） 400 上限：20%（可選+10%、+15%） 415 上限：15%（可選+10%） 下限：-45%( 可選-20%、-30%) 旁路頻率保護范圍：±10% | ||||||||||||||||||||||
| 輸入電流諧波 | ≤ 3% (100％非線性負載 ) | ||||||||||||||||||||||
| 輸出 | |||||||||||||||||||||||
| 輸出方式 | 三相四線 + 接地 | ||||||||||||||||||||||
| 額定電壓 | 380/400V/415Vac | ||||||||||||||||||||||
| 功率因數 | ±1% | ||||||||||||||||||||||
| 輸出頻率 | 市電模式 | 與輸入同步；當市電頻率超出最大±10%（可設置±1%、±2%、±4%、±5%）時，輸出頻率50×(±0.2%)Hz | |||||||||||||||||||||
| 電池模式 | (50/60±0.2%)Hz | ||||||||||||||||||||||
| 負載峰值比 | 3:1 | ||||||||||||||||||||||
| 切換時間 | 市電模式轉旁路模式 : 0ms( 跟蹤 )；市電模式轉電池模式 :0ms | ||||||||||||||||||||||
| 過載能力 | 負載 ≤ 110%，60min，≤ 125%，維持 10min，≤ 150% 維持 1min, ≥ 150% 立即轉旁路 | ||||||||||||||||||||||
| 輸出電壓諧波 | ≤ 2%(100％線性負載) | ||||||||||||||||||||||
| 其他 | |||||||||||||||||||||||
| 效率 | 正常模式 95% | ||||||||||||||||||||||
| 通訊界面 | RS232、RS485、2 個智能卡插槽、干接點 | ||||||||||||||||||||||
| 執行標準 | CE, EN/IEC 62040-2, EN/IEC 62040-1-1, YD/T1095-2008 | ||||||||||||||||||||||
| 電池 | |||||||||||||||||||||||
| 電池電壓 | ±192V, ±204V, ±216V, ±228V, ±240V DC; (32 節、34 節、36 節、38 節、40 節可選) | ||||||||||||||||||||||
| 充電電流 | UPS 機柜 | 30A 最大 | 50A 最大 | 100A 最大 | |||||||||||||||||||
| 功率模塊 | 10A 最大 | ||||||||||||||||||||||
| 工環作境 | |||||||||||||||||||||||
| 工作溫度 | 0℃ ~40℃ | ||||||||||||||||||||||
| 相對溫度 | 0~95% （無凝結） | ||||||||||||||||||||||
| 儲藏溫度 | -25℃ ~55℃ | ||||||||||||||||||||||
| 海拔高度 | < 1500m | ||||||||||||||||||||||
| 物特理性 | |||||||||||||||||||||||
| 外(D觀×尺W×寸H) | 機柜 | 600 x 840 x 1400mm | 600 x 1100 x 2000mm | ||||||||||||||||||||
| 模塊 | 580 x 443 x131mm | ||||||||||||||||||||||
| 重量（凈重） | 機柜 | 157kg | 169kg | 306kg | |||||||||||||||||||
| 模塊 | 33kg | ||||||||||||||||||||||
