UPS電源廠家詳解:UPS電源4種運行模式

UPS電源是一種含有儲能裝置，以逆變器為主要組成部分的恒壓、恒頻的不間斷電源，其主要作用是通過UPS系統對電子設備可靠而不間斷地進行供電。下面UPS電源廠家就詳細的介紹一下UPS電源的4種運行模式：

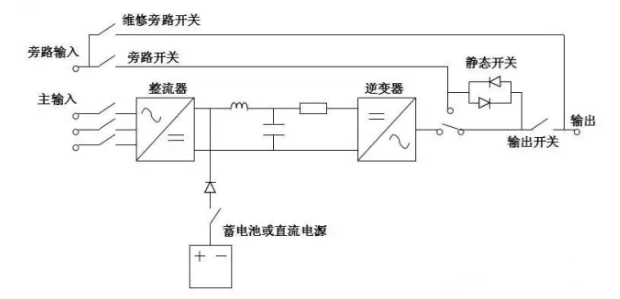

UPS電源有4種運行模式，將UPS電源系統結構簡化后示意圖如下：

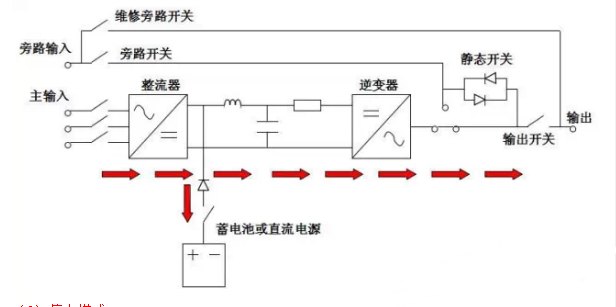

(1)正常操作模式：

在正常交流電源供應下，整流器將交流電轉換為直流電，將市電中的“電源污染”消除，并同時對蓄電池充電。再供給逆變器將直流電轉換為交流電，提供更穩定的電源給負載。

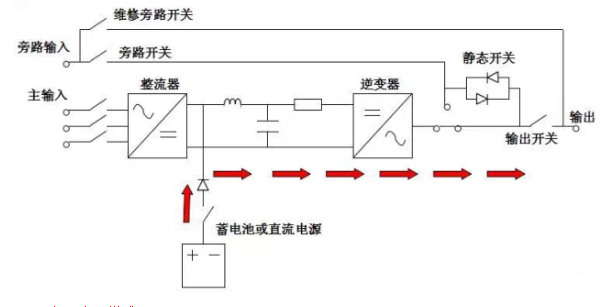

(2)停電模式：

當交流電源發生異常或整流器、電抗器故障時，蓄電池組提供直流電給逆變器，使交流輸出不會有中斷，進而達到保護負載的作用。

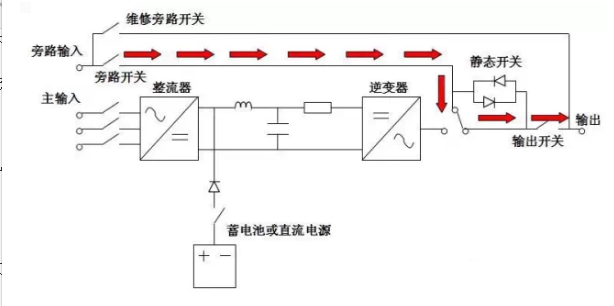

(3)備用電源模式：

當逆變器發生異常狀況如逆變器保險絲熔斷、短路等故障時，逆變器會自動切斷以防止損壞，若此時旁路交流電源正常時，靜態開關會將電源供應轉為由旁路備用電源輸出給負載使用。

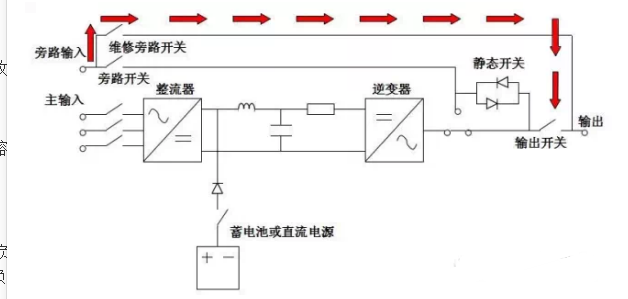

(4)維護旁路模式：

當UPS電源要進行維修或更換電池而且負載供電又不能中斷時，可以先切斷逆變器開關然后激活維修旁路開關，再將整流器和旁路開關切斷。交流電源經由維護旁路開關繼續供應交流電給負載，此時維護人員可以安全地對UPS電源進行維護。
